Nuevos equipos que requieren potencia y control
Definimos el tablero a partir de las cargas, secuencias de arranque, cálculo de corto circuito (SCCR) y condiciones ambientales de instalación.
DISCIPLINA DE POTENCIA & CONTROL

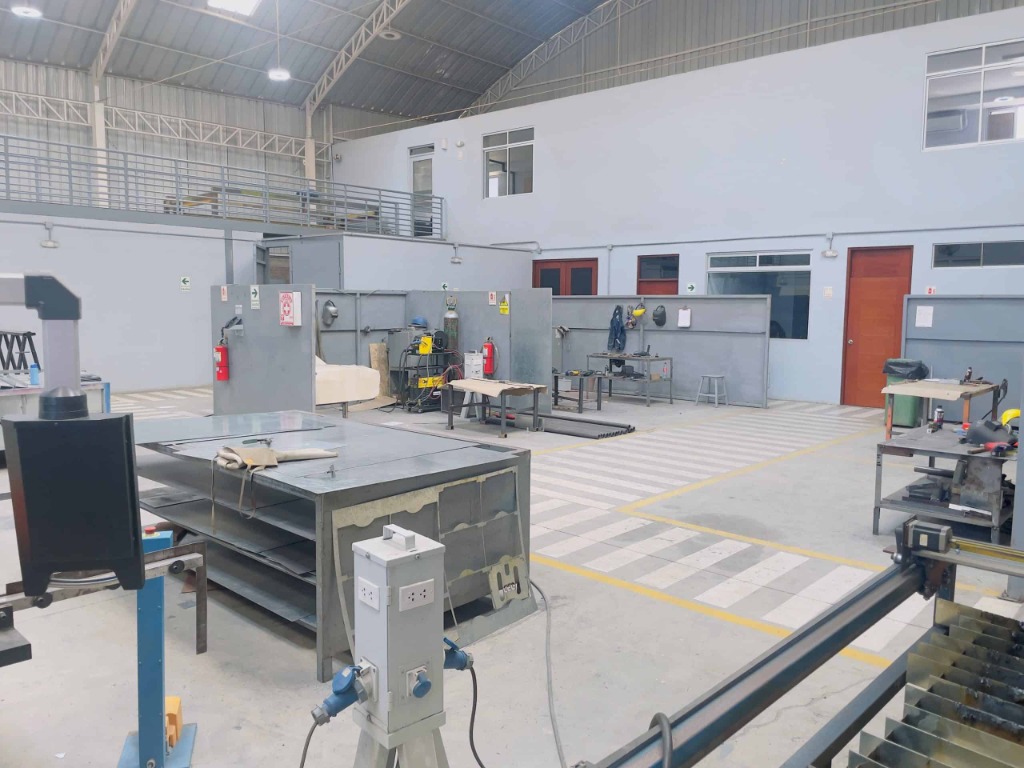

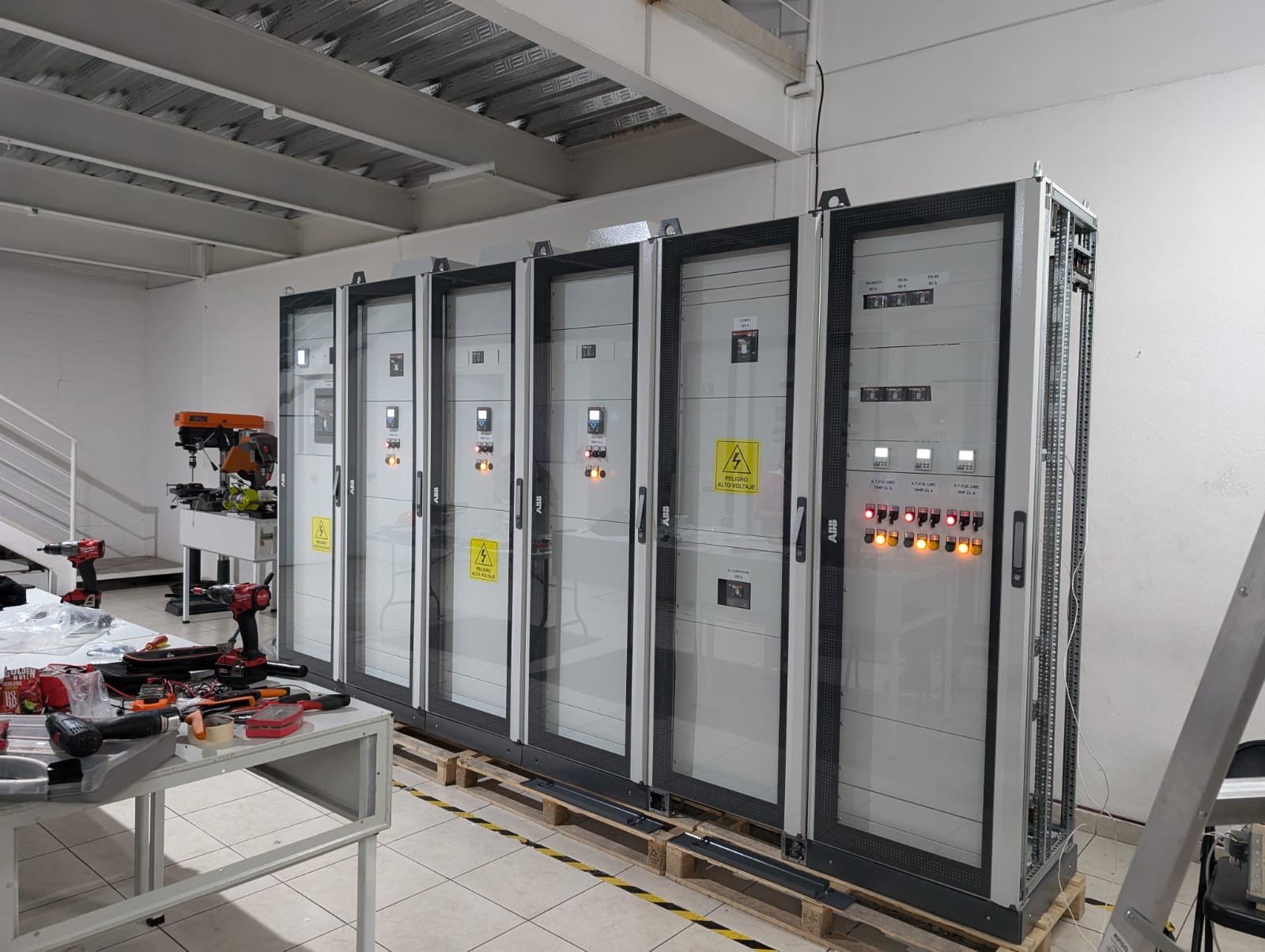

Fabricación de Tableros Eléctricos y Centros de Control de Motores (CCM)
Ingeniería de detalle, modelado paramétrico 3D en EPLAN Pro Panel y ensamble certificado bajo normativas UL 508A, IEC 60204-1 y NEMA 4X con pruebas dinámicas FAT antes de la entrega en planta.
¿Qué comprende la fabricación de tableros eléctricos y CCM industriales?
La fabricación de tableros eléctricos y CCM comprende el diseño esquemático en EPLAN, el cálculo térmico y SCCR, el ensamble de aparamenta de fuerza y control bajo normativas UL 508A e IEC 60204-1, y la validación dieléctrica mediante pruebas FAT en taller para garantizar operación industrial continua sin riesgos.

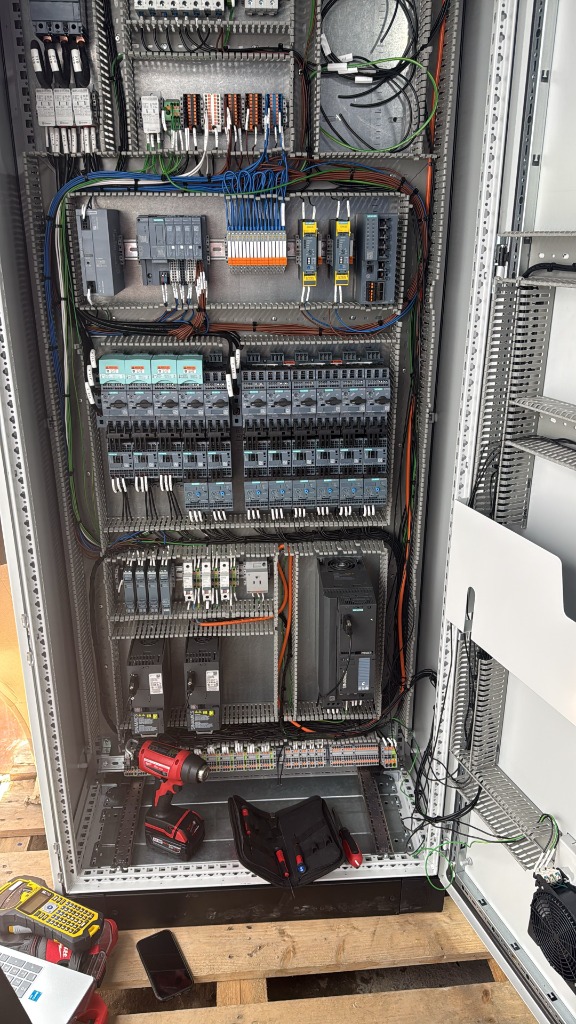

En Pro AIC Automatización diseñamos y construimos gabinetes industriales con un estándar constructivo riguroso: peinado de cableado por ducto ranurado, identificación alfanumérica termoencogible según planos, segregación de señales de fuerza (480 VAC), control (24 VDC) y buses de comunicación industrial para evitar interferencias electromagnéticas (EMI).
Especificaciones Técnicas Constructivas
| Parámetro | Especificación Estándar Pro AIC |
|---|---|
| Normativas de Cumplimiento | UL 508A (Industrial Control Panels), IEC 60204-1, NMX-J-515-ANCE, NOM-001-SEDE. |
| Capacidad de Cortocircuito (SCCR) | Cálculo certificado desde 10 kA hasta 65 kA / 100 kA con protecciones limitadoras. |
| Material Envolvente | Acero al carbón rolado en frío (RAL 7035) o Acero Inoxidable AISI 304/316L acabado sanitario #4. |
| Grados de Protección | NEMA 12 (Polvo interior), NEMA 4 / 4X (Lavado cáustico / Corrosión), IP65 / IP66. |
| Gestión Térmica | Acondicionadores de aire tipo NEMA 4X, intercambiadores aire-agua o ventilación forzada calculada. |
| Barraje Principal de Cobre | Cobre electrolítico 99.9% estañado o plateado, aislado y dimensionado según ampacidad continua. |
Visor Interactivo 3D de Gabinete Industrial
Explore la distribución interior de componentes, barrajes de potencia, variadores de frecuencia y canaletas de control:
Protocolo Formal de Pruebas FAT en Taller
Antes de que un tablero salga de nuestras instalaciones, se somete a una rigurosa lista de verificación de 64 puntos que incluye:
- Prueba de rigidez dieléctrica (Hi-Pot) y aislamiento de aislamiento con megóhmetro calibrado.
- Torqueo certificado de terminales de potencia con torquímetro trazable e inspección visual de marcas de torque.
- Simulación punto a punto de entradas/salidas (I/O check) con PLC energizado y verificación de lazos analógicos 4-20 mA.
- Prueba de respuesta de paros de emergencia bajo categoría de seguridad ISO 13849-1 (PLe / SIL 3).
¿Qué necesidades de planta podemos ayudarle a resolver?
Diseño, cálculo y ensamble de tableros de fuerza, control y distribución bajo normativas UL 508A, IEC 60204-1 y NEMA.
Ampliación de motores o circuitos
Revisamos espacio en gabinete, interfaces y documentación existentes para evaluar ampliación modular, sustitución o un CCM independiente.
Gabinetes deteriorados o poco documentados
Identificamos condiciones del entorno (temperatura, corrosión, polvo), componentes obsoletos y necesidades térmicas para renovar el gabinete.
Requisitos de compra difíciles de comparar
Delimitamos marcas homologadas, envolventes, cálculo térmico, pruebas FAT y documentación técnica para cotizar sobre una base estandarizada.
Alcance de fabricación de tableros eléctricos y CCM
Ingeniería digital en EPLAN Pro Panel, ensamble con segregación de potencia/control y pruebas exhaustivas de taller.
- Ingeniería eléctrica: diagramas trifásicos, control, selección de protecciones y cálculo de corto circuito SCCR.
- Diseño de envolvente: distribución 3D, cálculo de disipación térmica, ventilación forzada o aire acondicionado industrial.
- Ensamble de taller: peinado de cableado, torque verificado, canaletas con tapa y rotulado termocontráctil indeleble.
- Integración de potencia: variadores de frecuencia VFD, arrancadores suaves, servocontroladores y aparamenta de maniobra.
- Pruebas FAT certificadas: prueba de aislamiento Hi-Pot, continuidad punto a punto, encendido y prueba funcional de I/O.
La instalación en planta, la programación de PLC/HMI, el transporte especializado y la puesta en marcha se desglosan formalmente cuando se solicitan. Cualquier requerimiento de certificación o marcado (UL / CE) se confirma para el tablero específico antes de contratar.
Entregables para su proyecto
Cada tablero se entrega con expediente técnico completo para facilitar su mantenimiento y auditorías.
- Planos Eléctricos: diagramas unifilares, multifilares, control y disposición física en formato editable y PDF.
- Lista de Materiales (BOM): listado detallado con números de parte originales, marcas y características de cada componente.
- Identificación Técnica: rotulación de tablillas de bornes, cables numerados y placa de datos del tablero.
- Protocolo de Pruebas FAT: formato de inspección de taller firmado con valores de prueba de aislamiento y continuidad.
- Ajustes y Parámetros: registro de calibración de relevadores de sobrecarga y parametrización de variadores de frecuencia.
- Manual de Envolvente: manual de operación, recomendaciones de mantenimiento y recomendaciones de ventilación.
Cómo desarrollamos el servicio
Control de calidad en cada etapa del ensamble para asegurar máxima confiabilidad en campo.
-
01
Revisar cargas y especificaciones
Confirmamos tensión, motores, circuitos auxiliares, ubicación física y requisitos normativos del cliente.
-
02
Definir ingeniería y suministro
Acordamos diagramas, marcas de componentes, tipo de envolvente NEMA/IP, interfaces y protocolo de pruebas.
-
03
Fabricar y revisar
Realizamos ensamble mecánico, cableado y verificaciones de torque de acuerdo con la ingeniería aprobada.
-
04
Ejecutar pruebas de taller (FAT)
Registramos los resultados de pruebas dieléctricas, encendido y simulación de señales del protocolo contratado.
-
05
Entregar el tablero
Coordinamos documentación final, embalaje seguro, liberación y condiciones de entrega o montaje en planta.
Qué necesitamos para cotizar fabricación de tableros eléctricos y CCM
Comparta la información disponible. Si faltan planos o datos, indíquelo para definir la revisión o el levantamiento necesario.
- Tensión de alimentación: voltaje, fases, frecuencia y características del sistema eléctrico de planta.
- Listado de cargas: relación de motores con potencia (HP/kW), corriente nominal y tipo de arranque requerido.
- Diagramas unifilares: planos existentes o especificaciones generales de distribución eléctrica.
- Espacio y ambiente: dimensiones máximas disponibles, tipo de montaje (autosoportado/mural) y grado NEMA/IP.
- Marcas homologadas: preferencias de componentes (Siemens, Rockwell, Schneider, ABB, Rittal) y certificaciones.
- Condiciones de entrega: lugar de entrega en taller o sitio, fecha objetivo y necesidad de montaje en sitio.
Preguntas sobre fabricación de tableros eléctricos y CCM
Respuestas a dudas sobre diseño a partir de planos, variadores, certificación UL 508A, pruebas y plazos de entrega.
¿Pueden fabricar tableros a partir de planos proporcionados por el cliente?
Sí. Realizamos una validación técnica previa de diagramas unifilares, cálculo térmico y nivel de cortocircuito (SCCR) para certificar la integridad del diseño antes de iniciar el ensamble mecánico y ruteo de cableado.
¿Pueden incluir variadores de frecuencia y arrancadores suaves integrados?
Sí. Integramos variadores de frecuencia (VFD) y arrancadores suaves dimensionados según la carga, tipo de ciclo de trabajo, filtros de armónicos y requerimientos de ventilación forzada o aire acondicionado NEMA 4X.
¿Todos los tableros fabricados por Pro AIC incluyen certificación UL 508A?
El estándar constructivo de Pro AIC sigue estrictamente las directrices de UL 508A, IEC 60204-1 y NEMA. Cuando el proyecto requiere el etiquetado y listado oficial con número de serie UL 508A para exportación o requerimiento corporativo, este alcance se certifica formalmente en la propuesta técnica.
¿Se realizan pruebas FAT en taller antes de la entrega final?
Cada gabinete pasa por una lista de verificación de 64 puntos que incluye: prueba de rigidez dieléctrica (Hi-Pot), resistencia de aislamiento con megóhmetro, verificación de torque en terminales de fuerza, encendido con PLC y simulación punto a punto de señales de E/S discretas y analógicas.
¿El servicio incluye instalación en planta y programación de control?
Se identifican por separado en la cotización. Puede solicitar el suministro exclusivo del tablero con pruebas FAT en taller o un alcance integral EPC que contemple montaje electromecánico, canalización en planta y comisionamiento SAT.
¿De qué factores depende el plazo de entrega y cotización de un tablero o CCM?
Las cotizaciones técnicas se entregan en un plazo promedio de 48 horas tras recibir la lista de cargas y diagramas. El plazo de fabricación depende de la disponibilidad de envolventes especiales y componentes de potencia, oscilando habitualmente entre 3 y 6 semanas.
Casos de Éxito en Tableros Eléctricos y CCM
Conozca cómo implementamos Centros de Control de Motores y gabinetes de potencia certificados en plantas industriales reales.
CCM Inteligente y Validación Audit-Trail
Fabricación de CCM inteligente en acero inoxidable 304 NEMA 4X con comunicación PROFINET y cumplimiento normativo FDA 21 CFR Part 11.
Ver dossier técnico del CCM Farmacéutico →Modernización de CCM en Molino de Bolas
Tablero de potencia y CCM para servicio pesado con variadores de media/baja tensión, monitoreo predictivo y protocolos FAT con prueba Hi-Pot.
Ver dossier técnico del CCM Minería →
